加工定制 否 品牌 曼威 型號 V2FS 材質 鋁合金 連接形式 法蘭 結構形式 垂直板式 適用介質 水 壓力環境 常壓 工作溫度 常溫 標準 國標 流動方向 單向 驅動方式 氣動 零部件及配件 執行器 用途 放料 類型(通道位置) 直動式 口徑 100-400 規格 V2FS-DN200
| 加工定制 | 否 | 品牌 | 曼威 | 型號 | V2FS |
| 材質 | 鋁合金 | 連接形式 | 法蘭 | 結構形式 | 垂直板式 |
| 適用介質 | 水 | 壓力環境 | 常壓 | 工作溫度 | 常溫 |
| 標準 | 國標 | 流動方向 | 單向 | 驅動方式 | 氣動 |
| 零部件及配件 | 執行器 | 用途 | 放料 | 類型(通道位置) | 直動式 |
| 口徑 | 100-400 | 規格 | V2FS-DN200 |

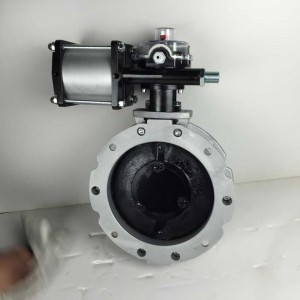

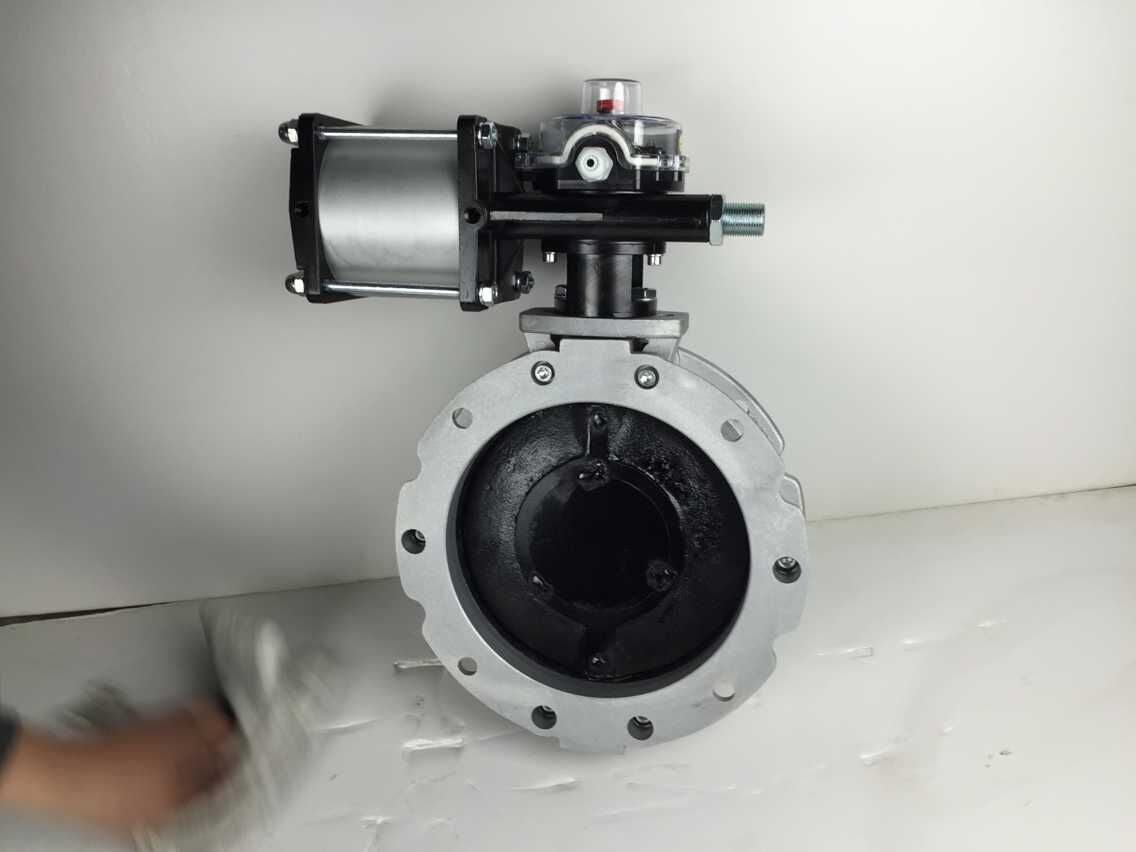

氣動水泥蝶閥由兩個采用重力澆鑄而成的半閥體組成，半閥體為鋁合金材料，旋轉閥板采用高分子材料制作，具有良好的密封性。頂部及底部相同的圓法蘭，具有一個頂部法蘭以及一個折邊部件，適用于一根柔性套管。
主要用于開關料箱，料斗以及裝有粉狀或是顆粒狀物料的筒倉。可應用于所有粉狀及顆粒物料的處理，閥門利用物料自身重力進行截流以及氣動傳輸干性物料。可以安裝在料斗、料箱、筒倉、螺旋或其他類型的輸送機的下方，以及連接氣動輸送管道。由于此閥門的特殊結構以及工程材料的運用，它始終是一個非常經濟且極高效的選擇。
產品特點：
V1FS單法蘭閥門：帶有頂部法蘭及折邊部件，適用于連接柔性套管。
V2FS雙法蘭閥門：頂部及底部為相同的法蘭。
采用重力澆鑄而成的閥體，比壓鑄的閥體強度更高；
旋轉閥板采用耐磨防塵分子材料制造，耐磨損；
組件少，輕質，便于搬運

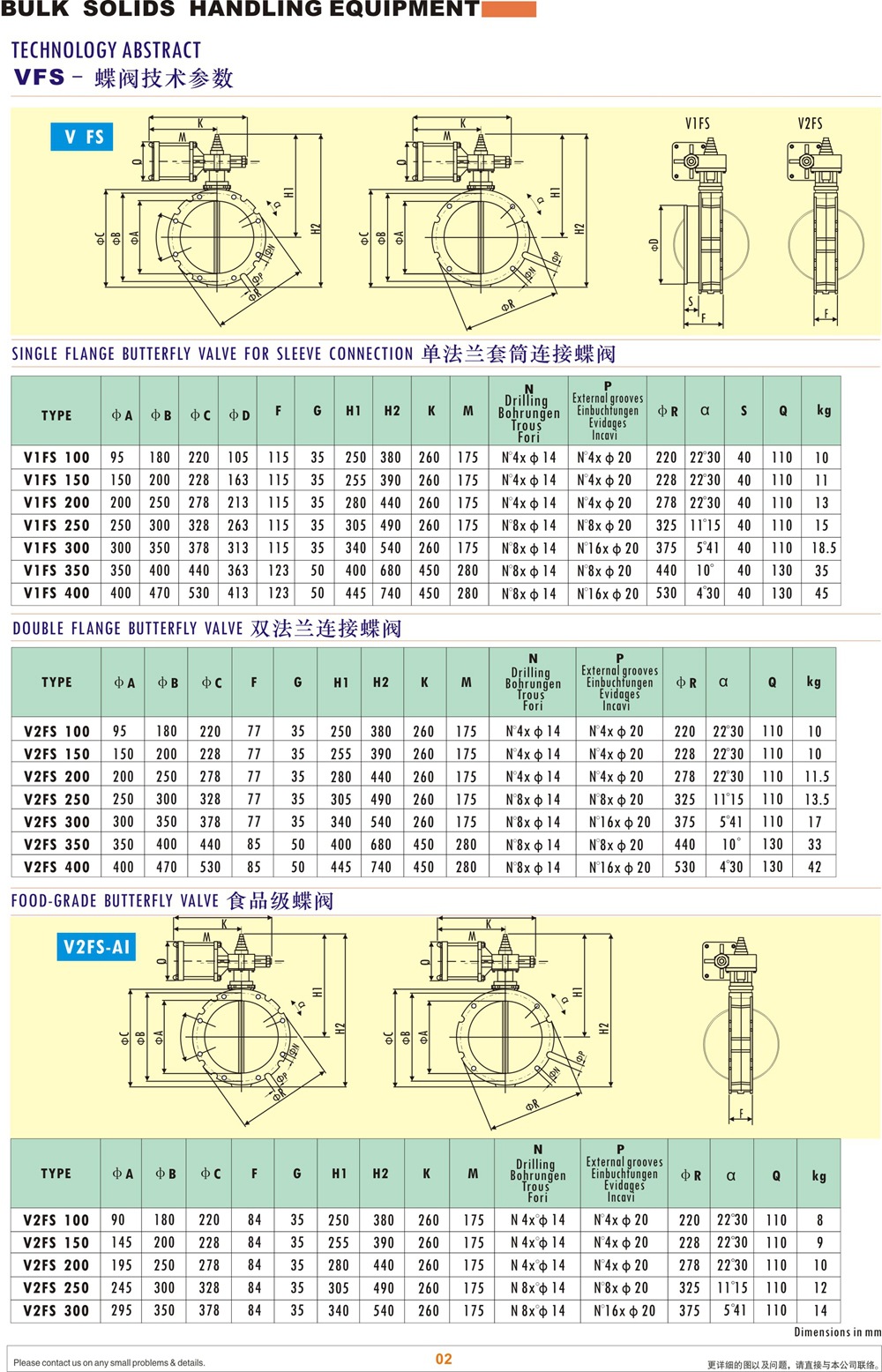

水泥蝶閥安裝尺寸圖
選型
連接方式 | 公稱通徑 | 閥盤 |
V1FS單法蘭 | 100 | 耐磨高分子閥板 |
V2FS雙法蘭 | 150 | GBN鑄鐵閥板 |
200 | A1食品級 | |
250 | ||
300 | ||
350 | ||
400 |
