加工定制 是 品牌 天津南水閥門 型號 D671X-16 材質 球墨鑄鐵 連接形式 對夾 結構形式 垂直板式 適用介質 水 壓力環境 常壓 工作溫度 常溫 標準 國標 流動方向 雙向 驅動方式 氣動 零部件及配件 配件 用途 截止 類型(通道位置) 直通式 口徑 100 公稱通徑 4 安裝尺寸 27 3C閥門類別 工業 規格 DN200,DN65,DN80,DN100,DN150 27 27
| 加工定制 | 是 | 品牌 | 天津南水閥門 | 型號 | D671X-16 |
| 材質 | 球墨鑄鐵 | 連接形式 | 對夾 | 結構形式 | 垂直板式 |
| 適用介質 | 水 | 壓力環境 | 常壓 | 工作溫度 | 常溫 |
| 標準 | 國標 | 流動方向 | 雙向 | 驅動方式 | 氣動 |
| 零部件及配件 | 配件 | 用途 | 截止 | 類型(通道位置) | 直通式 |
| 口徑 | 100 | 公稱通徑 | 4 | 安裝尺寸 | 27 |
| 3C閥門類別 | 工業 | 規格 | DN200,DN65,DN80,DN100,DN150 | 27 | 27 |

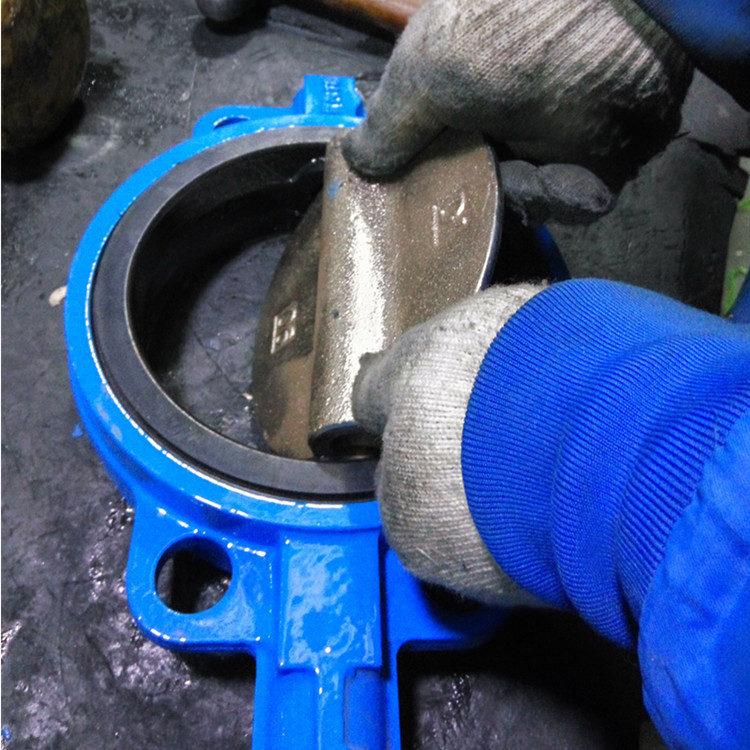

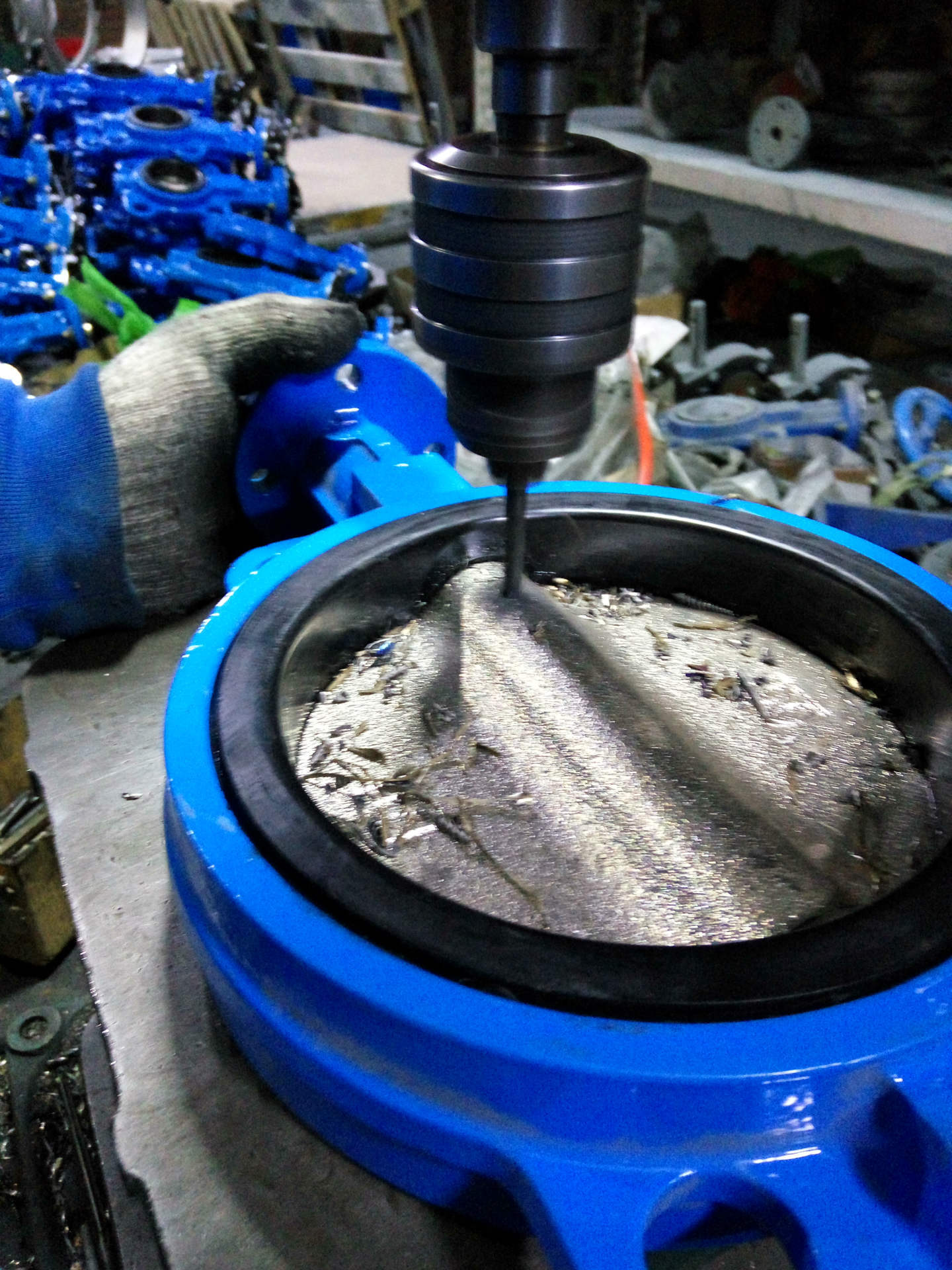

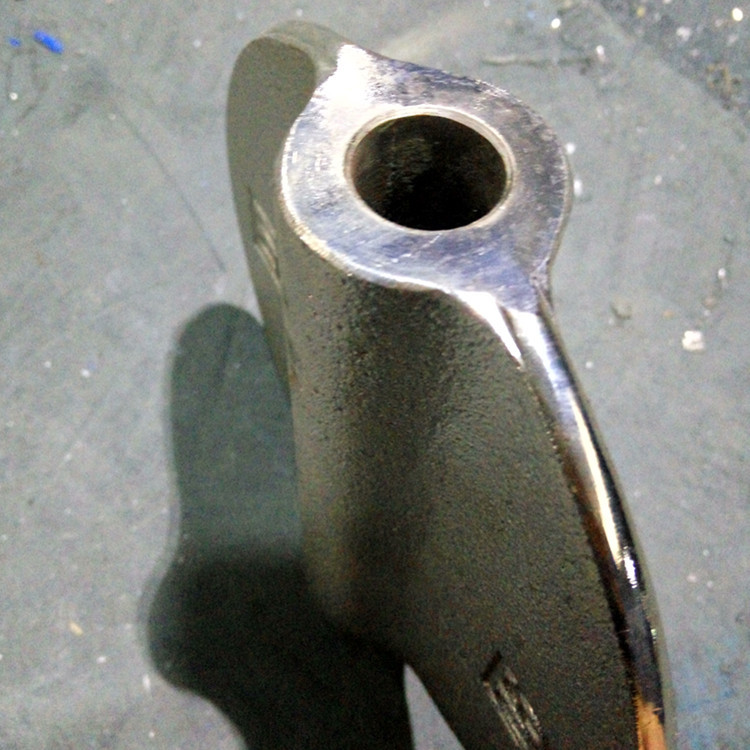

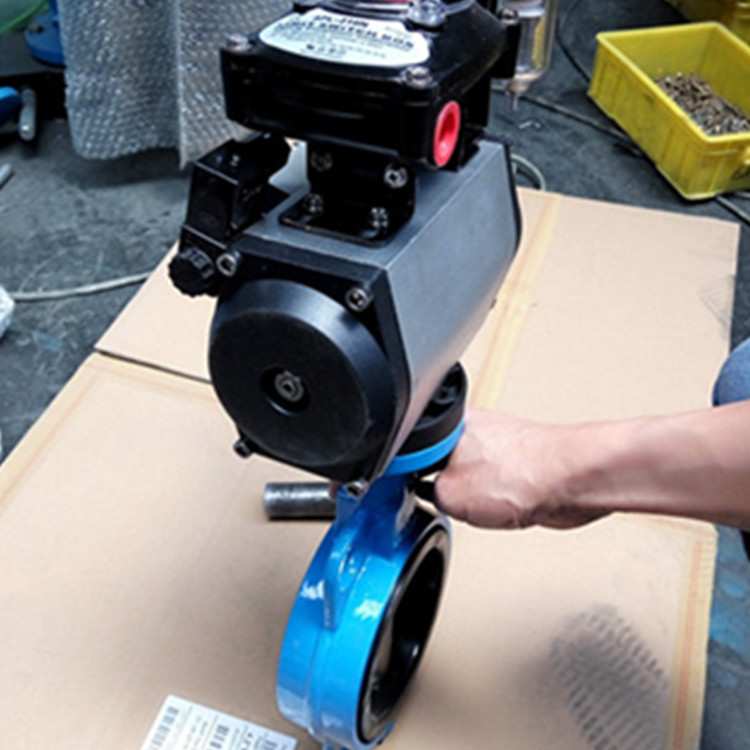

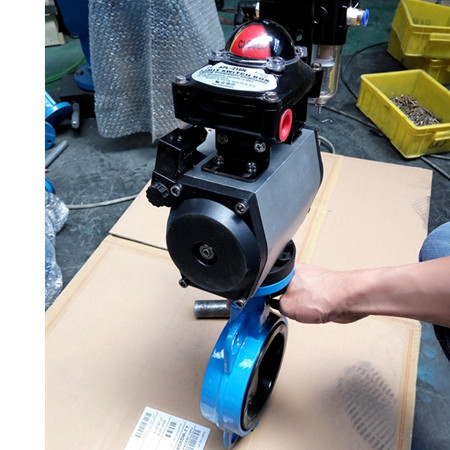

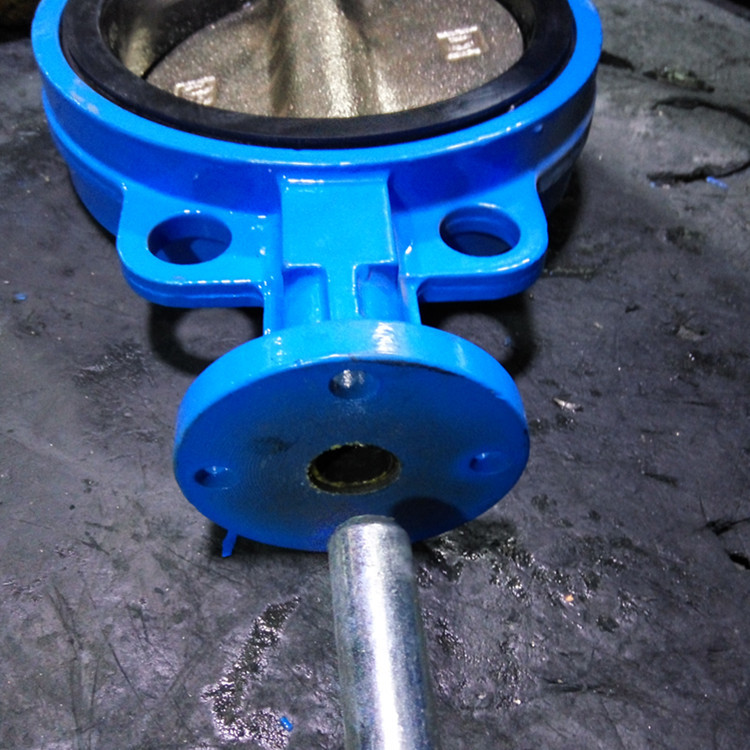

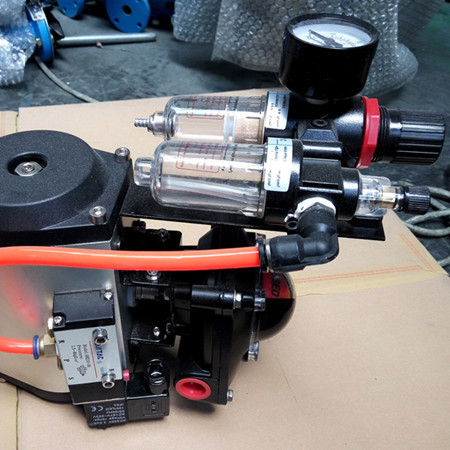

蝶閥組裝過程
氣動蝶閥產品特點
1．氣動蝶閥操作力矩小，是所有閥類中操作力矩最小的一種，啟閉迅速，以壓縮空氣為動力，通過活塞齒條，齒輪的機械傳動閥桿，以角行程輸出的扭矩轉動閥板0~90°，就能快速的完成啟閉動作，結構簡單、體積小、重量輕、流阻小、流量系數大，密封性能好。調節范圍大。是自動化控制系統中儀表的執行單元；
2．采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA DC或4-20mA DC電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，改變閥板的旋轉角度(0-90°任意角度)，具有較好的調節控制流量等參數。
3．采用電磁換向閥、閥位回訊器，以AC220V或DC24V電源電壓和壓縮空氣作動力，實現對流體介質的快速二位切斷控制。
4．氣動執行機構采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小，采用全密封防水設計防護等級高。氣缸體采用鏡面氣缸，無油潤滑，磨擦系數小、耐腐蝕、具有超強的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑，確保傳動軸不摩損。

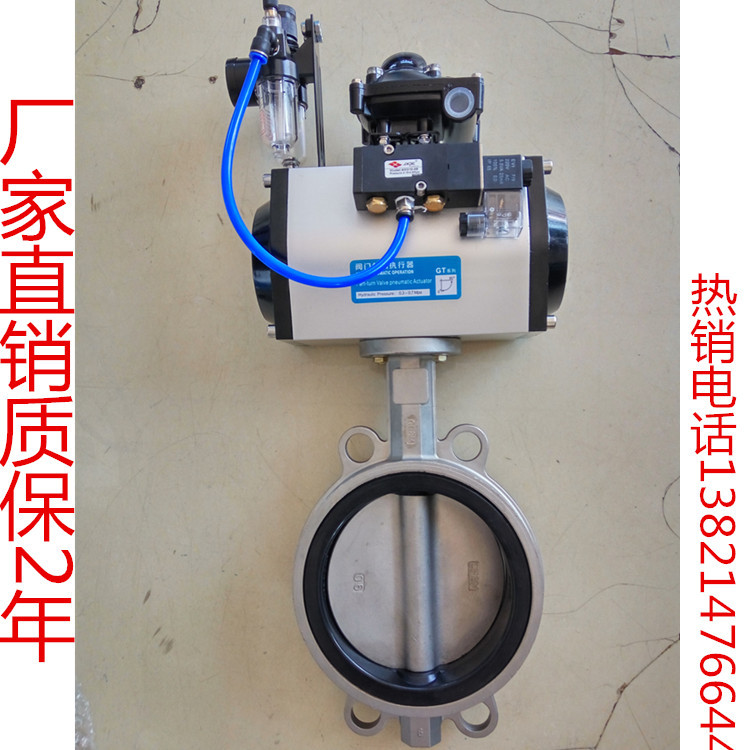

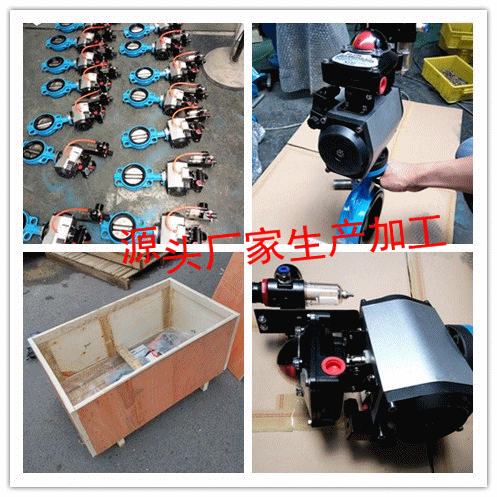

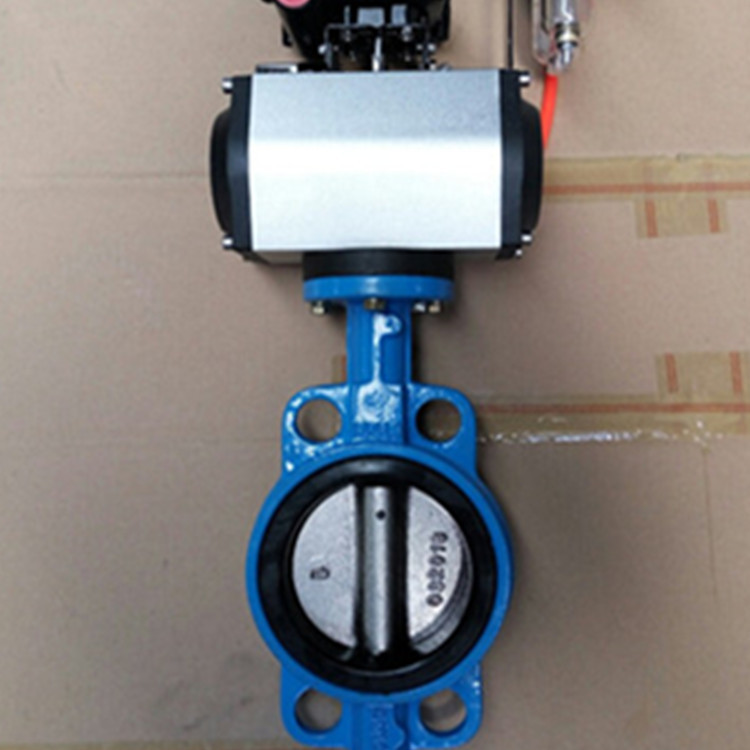

產品圖
公司名稱 天津市南水閥門科技有限公司 電話13812476644
