加工定制 否 品牌 蘇正 型號 DT941W-1C-500 材質 碳鋼 連接形式 法蘭 結構形式 垂直板式 適用介質 空氣 壓力環境 低壓 工作溫度 小于等于425度 標準 國標 流動方向 單向 驅動方式 電子 零部件及配件 配件 用途 調節 類型(通道位置) 二通式 口徑 100 公稱通徑 50-1200 安裝尺寸 125 3C閥門類別 工業 規格 50,100,125,150,200,250,300,350,400,500,600,700,800,900,1000 密封材料 不
| 加工定制 | 否 | 品牌 | 蘇正 | 型號 | DT941W-1C-500 |
| 材質 | 碳鋼 | 連接形式 | 法蘭 | 結構形式 | 垂直板式 |
| 適用介質 | 空氣 | 壓力環境 | 低壓 | 工作溫度 | 小于等于425度 |
| 標準 | 國標 | 流動方向 | 單向 | 驅動方式 | 電子 |
| 零部件及配件 | 配件 | 用途 | 調節 | 類型(通道位置) | 二通式 |
| 口徑 | 100 | 公稱通徑 | 50-1200 | 安裝尺寸 | 125 |
| 3C閥門類別 | 工業 | 規格 | 50,100,125,150,200,250,300,350,400,500,600,700,800,900,1000 | 密封材料 | 不銹鋼 |
| 連接方式 | 法蘭 | 工作介質 | 風，氣體等 |

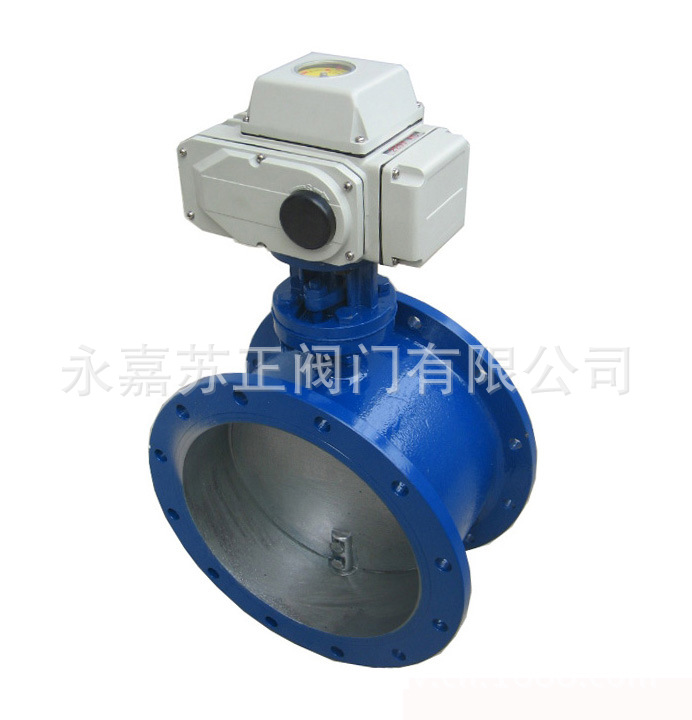

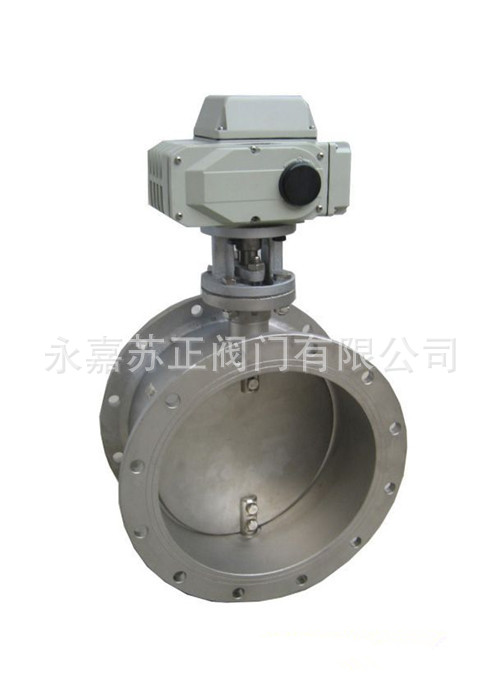

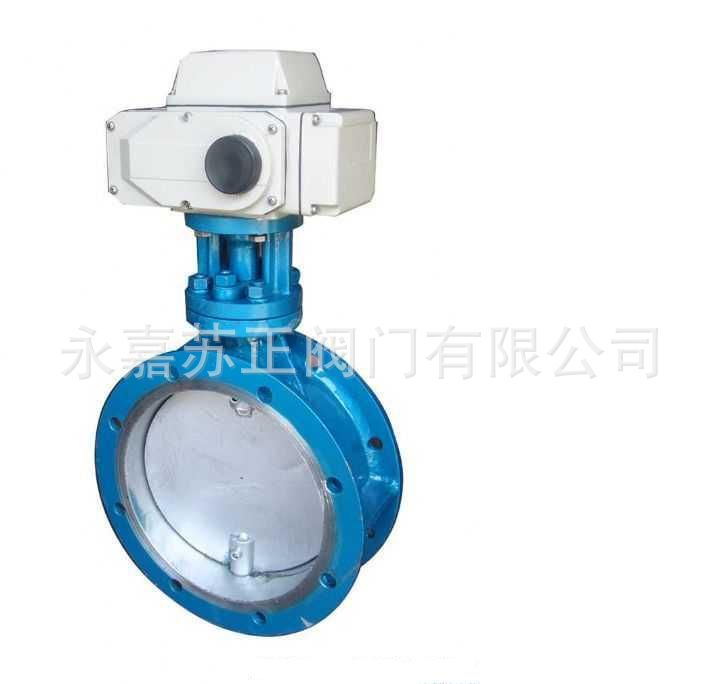

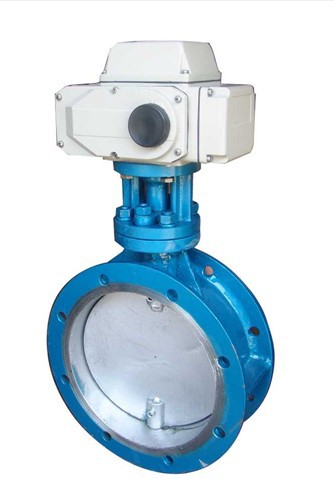

永嘉蘇正閥門有限公司生產的TD941W系列電動通風蝶閥采用鋼板焊接制造，具有結構尺寸短，重量輕，安裝方便等特點。該閥驅動力矩小，啟閉靈活，操作方便。閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。蝶板與閥體間的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現象。本閥可配備多種驅動裝置，如手動裝置、蝸輪傳動裝置、氣動裝置、電動裝置。通風蝶閥廣泛用于治金、師化、電力、建材、礦山等工業管線，對介質氣體氣控制或調節作用。
主要參數
公稱壓力（MPa) | 0.05MPa | 介質溫度 | -30℃～-350℃ |
強度試驗 | 0.1MPa | 適用介質 | 冷熱風、煙氣 |
介質流速 | 25m/s | 泄漏率 | 3% |
主要零件材料
零件名稱 | 閥體 | 閥板 | 閥軸 |
材料 | 碳鋼 | 碳鋼 | 碳鋼、不銹鋼 |

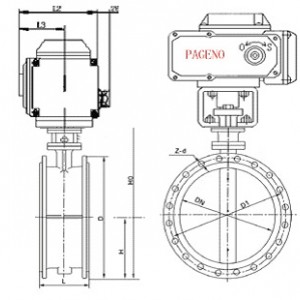

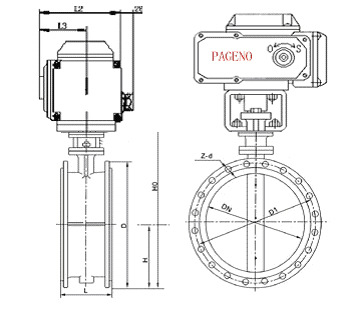

TD941W電動通風蝶閥主要外形連接尺寸
單位：mm
DN | D | D1 | L | L1 | L2 | -Фd | |
300 | 405 | 370 | 120 | 716 | 220 | 8-12 | 10 |
350 | 455 | 420 | 140 | 786 | 240 | 8-14 | 10 |
400 | 540 | 495 | 190 | 924 | 270 | 16-22 | 10 |
450 | 570 | 530 | 160 | 999 | 295 | 12-18 | 10 |
500 | 620 | 580 | 160 | 1079 | 325 | 12-18 | 10 |
600 | 755 | 705 | 210 | 1140 | 380 | 20-26 | 12 |
700 | 820 | 780 | 180 | 1240 | 430 | 16-18 | 12 |
800 | 920 | 880 | 200 | 1344 | 490 | 16-18 | 12 |
900 | 1040 | 990 | 200 | 1444 | 540 | 16-18 | 14 |
1000 | 1140 | 1090 | 220 | 1544 | 590 | 20-18 | 14 |
1100 | 1240 | 1190 | 220 | 1644 | 640 | 20-18 | 14 |
1200 | 1340 | 1290 | 240 | 1744 | 690 | 20-18 | 14 |
1300 | 1440 | 1390 | 240 | 1864 | 760 | 20-18 | 16 |
1400 | 1540 | 1490 | 260 | 2020 | 810 | 24-18 | 16 |
1500 | 1640 | 1590 | 260 | 2120 | 860 | 24-18 | 16 |
