加工定制 是 品牌 斯博威 型號 D341W-1C 材質 碳鋼、不銹鋼 連接形式 法蘭 結構形式 垂直板式 適用介質 空氣 壓力環境 低壓 工作溫度 常溫 標準 國標 流動方向 雙向 驅動方式 手動 零部件及配件 手輪 用途 截止 類型(通道位置) 直通式 口徑 DN50-DN3000 公稱通徑 DN50-DN3000 安裝尺寸 100 3C閥門類別 工業 規格 DN80,DN100,DN150,DN200,其他口徑請咨詢客服
| 加工定制 | 是 | 品牌 | 斯博威 | 型號 | D341W-1C |
| 材質 | 碳鋼、不銹鋼 | 連接形式 | 法蘭 | 結構形式 | 垂直板式 |
| 適用介質 | 空氣 | 壓力環境 | 低壓 | 工作溫度 | 常溫 |
| 標準 | 國標 | 流動方向 | 雙向 | 驅動方式 | 手動 |
| 零部件及配件 | 手輪 | 用途 | 截止 | 類型(通道位置) | 直通式 |
| 口徑 | DN50-DN3000 | 公稱通徑 | DN50-DN3000 | 安裝尺寸 | 100 |
| 3C閥門類別 | 工業 | 規格 | DN80,DN100,DN150,DN200,其他口徑請咨詢客服 |
滿100個！免費印制logo！
可開17%增值稅
質保一年、終身維護
一年內產品有質量問題！免費更換！

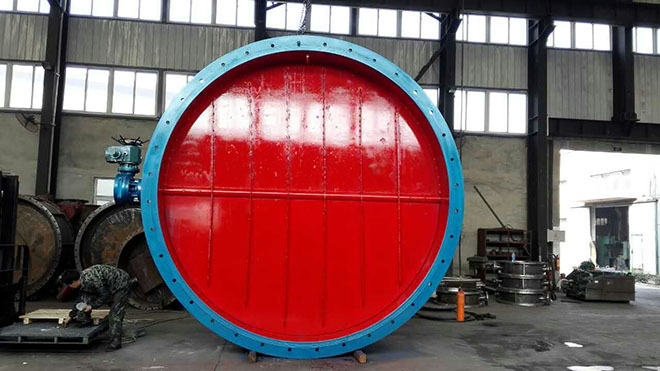

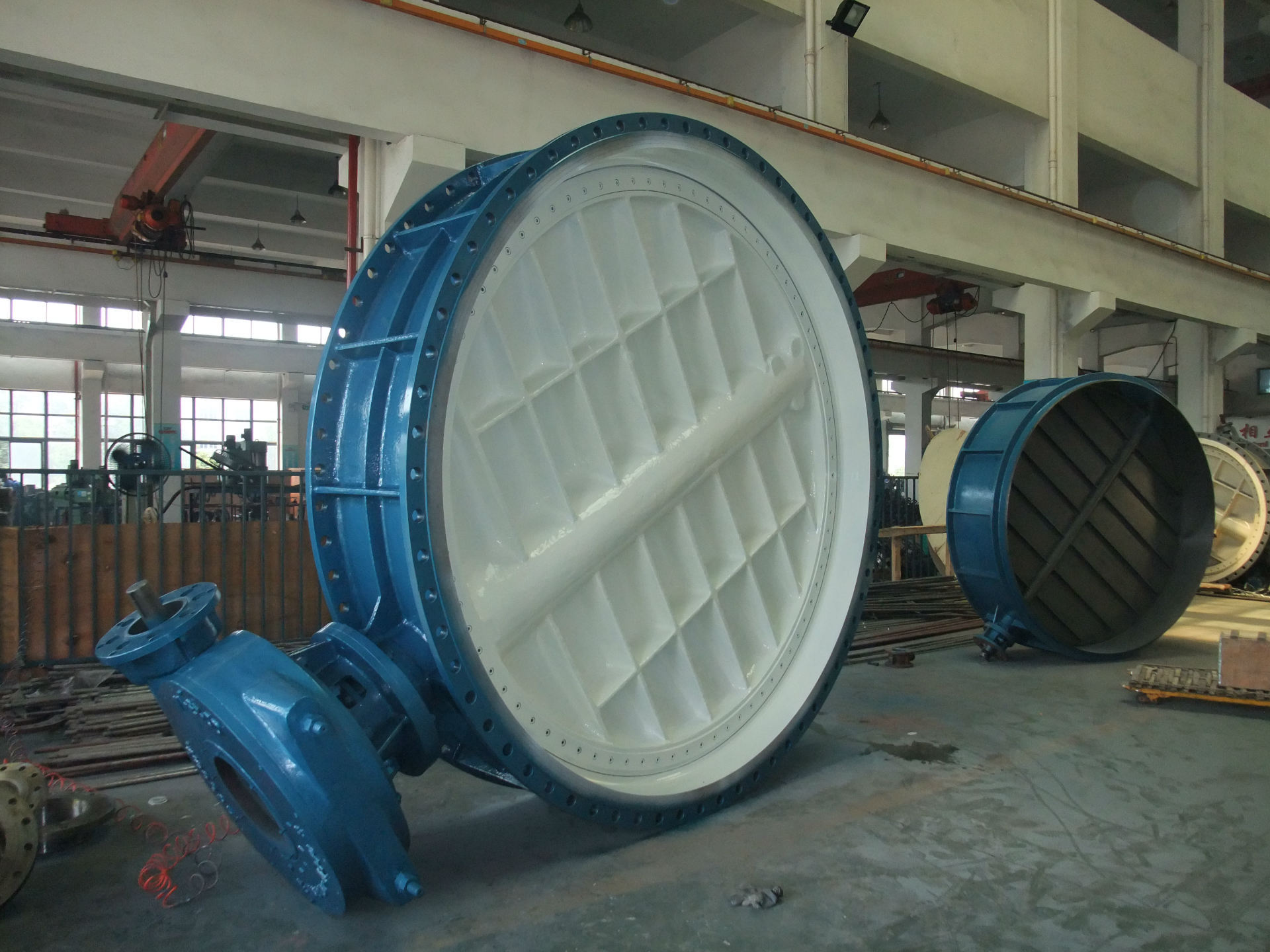

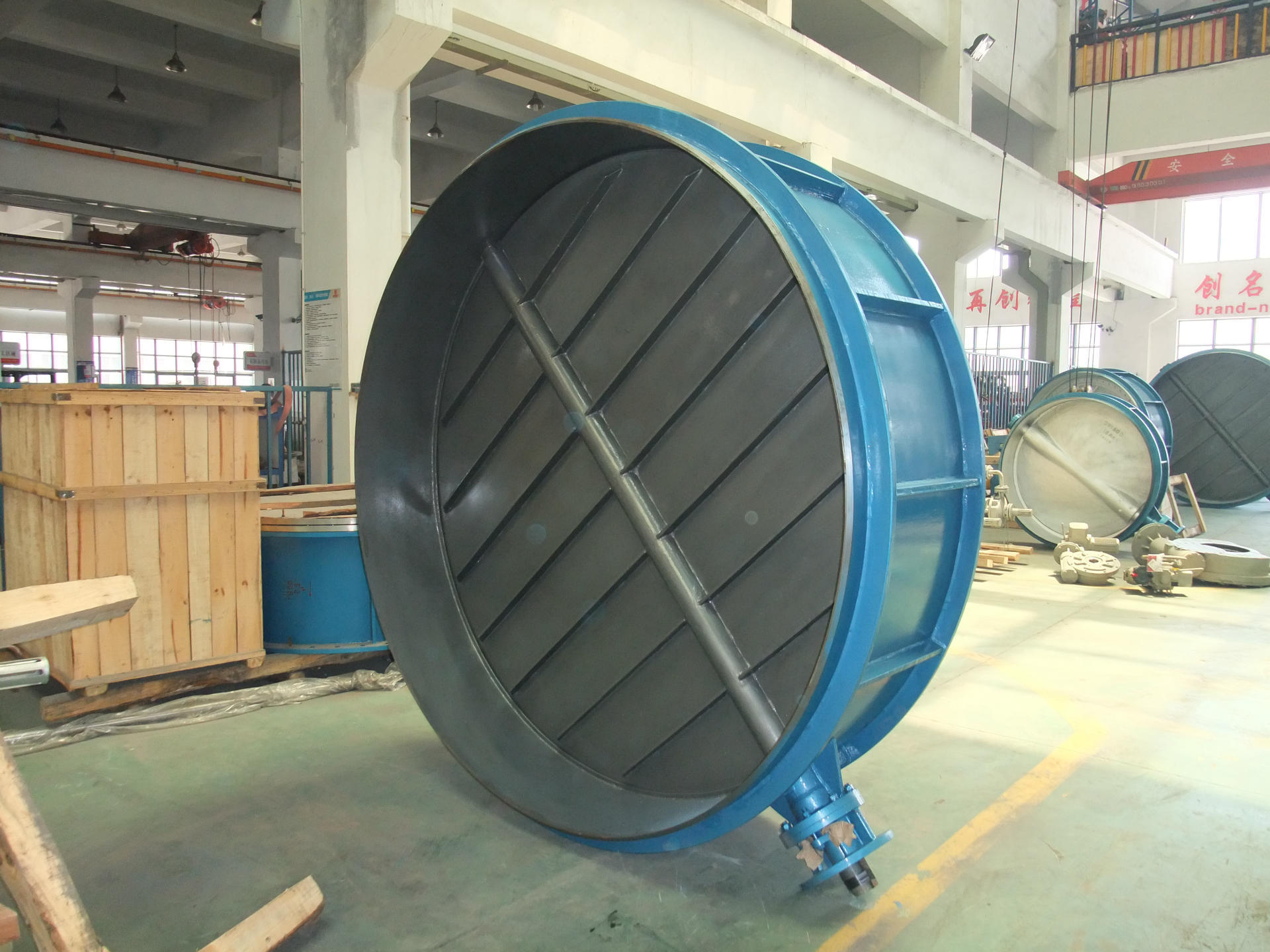

一、通風蝶閥閥產品概述

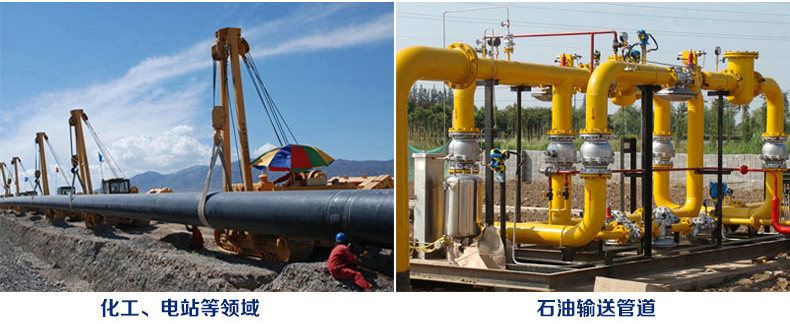

通風蝶閥使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。
二、通風蝶閥特點
1、本閥采用中線結構，密封性能可靠。
2、密封副材料選用蝶板和閥體配對，使用壽命長。
3、可適用不同特點的介質，供用戶選擇。

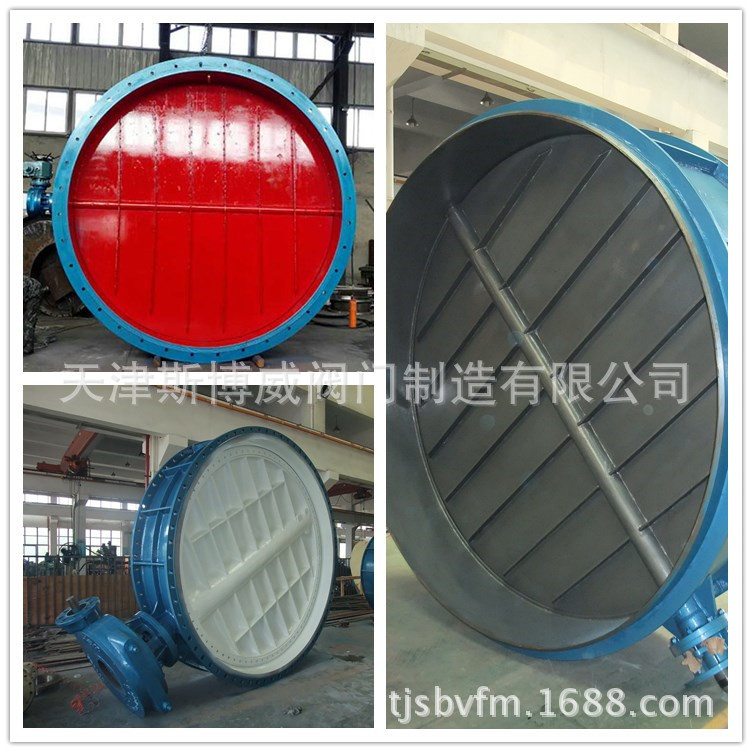

4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。
三、通風蝶閥主要技術參數
公稱通經DN（mm) | 50～2000 | 50～1600 | |
公稱藥理PN（MPa) | 0.6 | 1.0 | 1.6 |
密封試驗(MPa) | 0.66 | 1.1 | 1.76 |
強度試驗(MPa) | 0.9 | 1.5 | 2.4 |
適用溫度 | -40℃～1000℃ | ||
適用介質 | 空氣、通風 | ||
泄漏率 | 符合GB/T13927-92標準 | ||
驅動方式 | 手柄 蝸輪傳動、電動、氣動、液動 | ||
四、通風蝶閥主要零部件材料
零件名稱 | 材料 |
閥體 | WCB、QT450-10、HT200、HT250 |
蝶板 | WCB、QT450-10、HT200、HT250 |
閥軸 | 2Cr13 |
密封圈 | 丁三元乙丙橡膠 |
填料 | 柔性石墨 |
五、通風蝶閥執行標準
制造標準 | GB/T 122387-89 |
法蘭標準 | GB9113-2000、GB17241.6-1998 |
結構長度標準 | GB12221-89 |

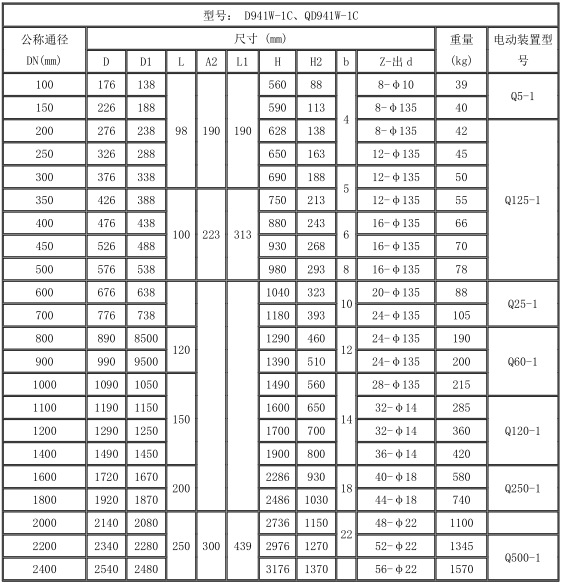

六、通風蝶閥主要外形連接尺寸
公司簡介

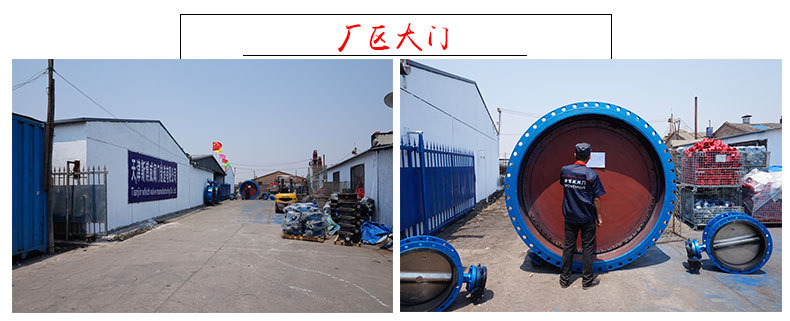

天津斯博威閥門制造有限公司坐落于天津市津南區小站工業園。占地面積達18000平方,是集研究、開發、制造、檢測、銷售于一體的高新技術企業，本公司自 創建以來，始終以質量開拓市場，不斷消化吸收國內外先進技術，多渠道開展技術研發合作與發展創新 公司主要集中研發各類小 中 大 型蝶閥。天津斯博威閥門常年現貨供應各類蝶閥、PVC蝶閥、硬密封蝶閥、不銹鋼球閥。主要產品有對夾蝶閥、法蘭蝶閥、電動蝶閥、渦輪蝶閥、手柄蝶閥、氣動 蝶閥、PVC蝶閥、塑料蝶閥、襯氟蝶閥、煤氣閥門、船用閥門、通風蝶閥、水泥蝶閥、美標蝶閥、德標蝶閥、日標蝶閥、防結露蝶閥、四氟蝶閥、不銹鋼蝶閥、伸 縮蝶閥、脫硫蝶閥、硬密封蝶閥、不銹鋼球閥以及非標閥門等十幾個品種，兩千多個規格?？砂凑兆钚碌腁NSI、API、DIN、BS、JIS、GB 標準設計制造。所生產閥門的主體材料有HT200、QT450、WCB、WC1、WC6、WC9、ZGCr5Mo、ZG15Cr1Mo1V、CF8、 CF8M、CF3、CF3M、12CrMoV、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti等；驅動形式有手動、蝸輪傳動、電動、氣動、 液動、電液聯動等；公稱通徑從DN10～3000及1/2″～40″；工作壓力從0.6～42.0MPa及150Lb～2500Lb；工作溫度 -196℃～700℃。公司閥門產品可代加工生產，定做非標、鑄鋼、不銹鋼、襯氟等材質閥門。 歡迎新老客戶蒞臨我公司參觀指導！

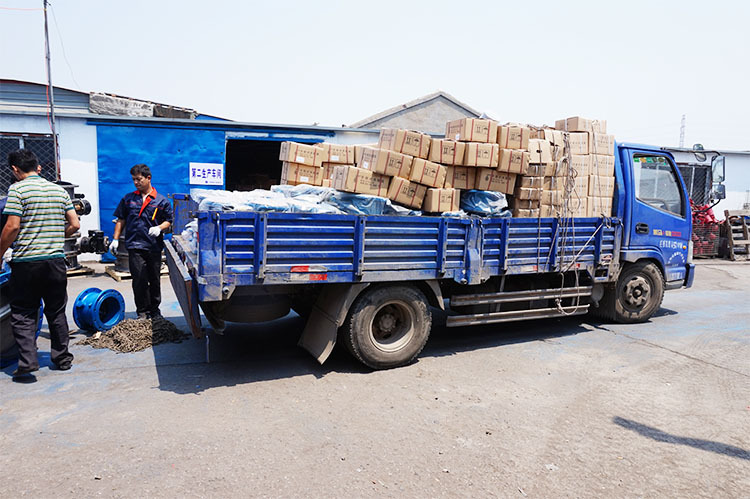

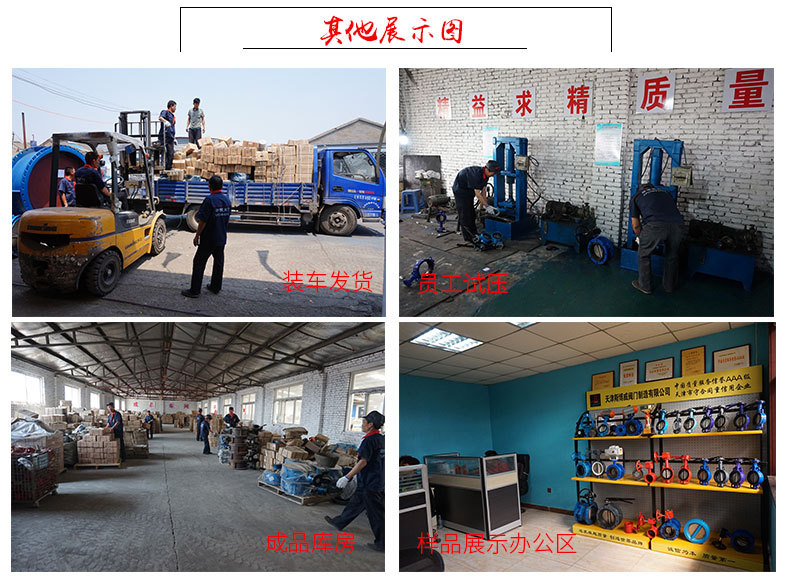

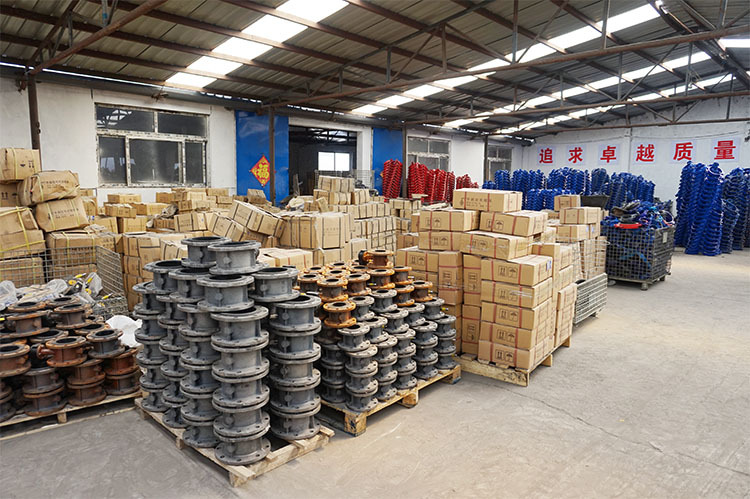

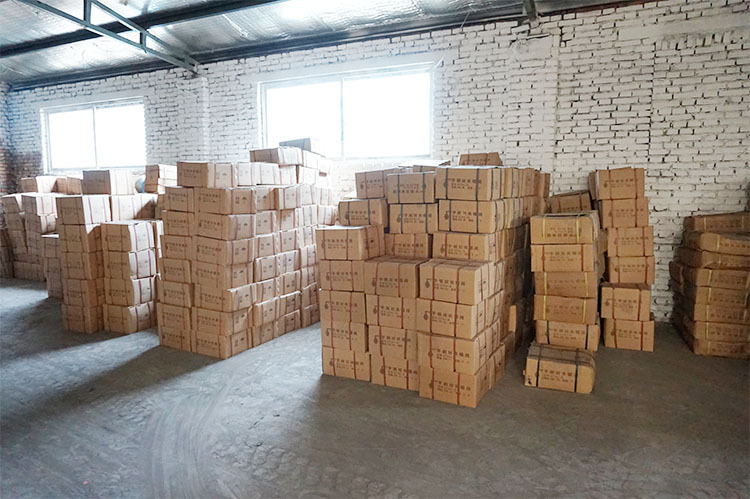

成品庫及出貨區
