加工定制 是 品牌 POV 型號 d673p 材質 不銹鋼 連接形式 對夾 結構形式 垂直板式 適用介質 水 壓力環境 常壓 工作溫度 常溫 標準 國標 流動方向 雙向 驅動方式 氣動 零部件及配件 閥體 用途 流量控制 類型(通道位置) 對夾式 口徑 dn200 公稱通徑 dn50-600 安裝尺寸 64-464 3C證書編號 2002091104000005 3C閥門類別 工業 規格 50-600
| 加工定制 | 是 | 品牌 | POV | 型號 | d673p |
| 材質 | 不銹鋼 | 連接形式 | 對夾 | 結構形式 | 垂直板式 |
| 適用介質 | 水 | 壓力環境 | 常壓 | 工作溫度 | 常溫 |
| 標準 | 國標 | 流動方向 | 雙向 | 驅動方式 | 氣動 |
| 零部件及配件 | 閥體 | 用途 | 流量控制 | 類型(通道位置) | 對夾式 |
| 口徑 | dn200 | 公稱通徑 | dn50-600 | 安裝尺寸 | 64-464 |
| 3C證書編號 | 2002091104000005 | 3C閥門類別 | 工業 | 規格 | 50-600 |
產品概述
氣動調節蝶閥是一種（閥板）繞垂直于通道的固定軸旋轉的閥門，其由活塞式雙作用或單作用（彈簧復位式）氣動執行器和蝶形閥組成，屬旋轉高性能型調節或切斷閥類，配用電-氣閥門定位器或電磁閥、空氣過濾減壓器、限位開關（閥位回訊器），可實現對工藝管路中流體介質的比例調節和二位切斷控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。廣泛適用于氣體、濁液體、濃漿液或灰粉、懸浮顆粒類等介質

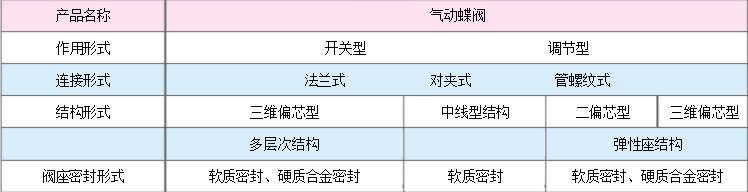

產品結構
產品特點
1．氣動調節蝶閥操作力矩小，是所有閥類中操作力矩最小的一種，啟閉迅速，以壓縮空氣為動力，通過活塞齒條，齒輪的機械傳動閥桿，以角行程輸出的扭矩轉動閥板0~90°，就能快速的完成啟閉動作，結構簡單、體積小、重量輕、流阻小、流量系數大，密封性能好。調節范圍大。是自動化控制系統中儀表的執行單元；
2．采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA DC或4-20mA DC電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，改變閥板的旋轉角度（0-90°任意角度），具有較好的調節控制流量等參數。
3．采用電磁換向閥、閥位回訊器，以AC220V或DC24V電源電壓和壓縮空氣作動力，實現對流體介質的快速二位切斷控制。
4．氣動執行機構采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小，采用全密封防水設計防護等級高。氣缸體采用鏡面氣缸，無油潤滑，磨擦系數小、耐腐蝕、具有超強的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑，確保傳動軸不摩損。
產品特點：氣動調節蝶閥,軟密封蝶閥,蘭式軟密封蝶閥

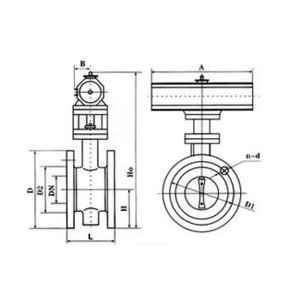

產品結構
（a）。彈性座密封結構
彈性座密封結構，采用偏心蝶板安裝在閥桿上，其邊績?yōu)榍蛐?、錐形兩種，并與彈性密封圈相配合.密封圈做成L形和U形兩種，與蝶板密封面相吻合。密封副在介質壓力作用下，產生微小的彈性變形，從而實現密封。根據閥門的公稱通經，公稱壓力選擇其結構形式，根據承壓受力設計密封圈壁厚。
（b）。多層次密封結構
多層次密封結構，采用軟硬多疊層式金屬圈，將多疊層密封圈固定在蝶板上，使其不發生彎曲和移動，并有效避開了介質對疊層密封圈的直接沖刷，閥座密封面采用耐磨性能極佳的硬質合金焊條堆焊，從而提高了蝶閥的使用壽命。并具有金屬硬密封和彈性密封的雙重優點，無論在高溫或低溫情況下，均具有優良的密封性能。采用三維偏芯結構設計，閥座與蝶板幾乎無磨擦，具有越關越緊的密封功能。板構
（C）。中線型結構
中線型結構，由閥體、內襯里層（聚四氟乙烯或橡膠）和（不銹鋼閥板或鍍鉻鋼閥板）、閥軸組成，其介質流線型的結構設計近似于直線，調節性能好，密封結構為居中心線型密封，密封性能可靠達到雙向密封零泄漏，可以任意位置安裝。
氣動執行器
GT、DA、AW型角行程氣動執行機構是蝶閥的驅動裝置，由活塞式雙作用和單作用（彈簧復位式）兩種，由緊湊的雙（單）活塞齒輪、齒條式結構，嚙合精確、傳動平穩、輸出扭矩大，動作靈活穩定、重量輕、使用壽命長。（單作用式的彈簧經預壓縮后安裝、易安裝、拆卸、且安全性好

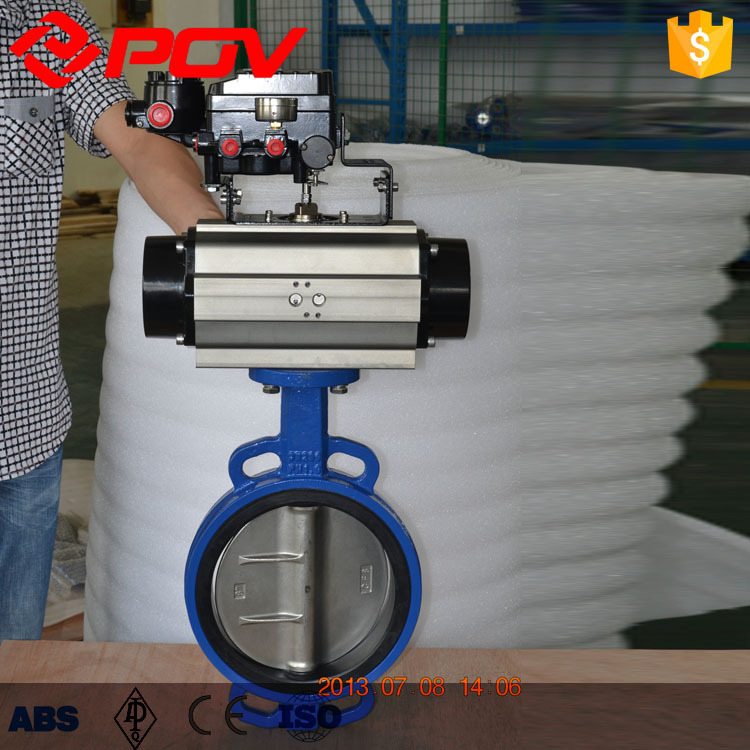

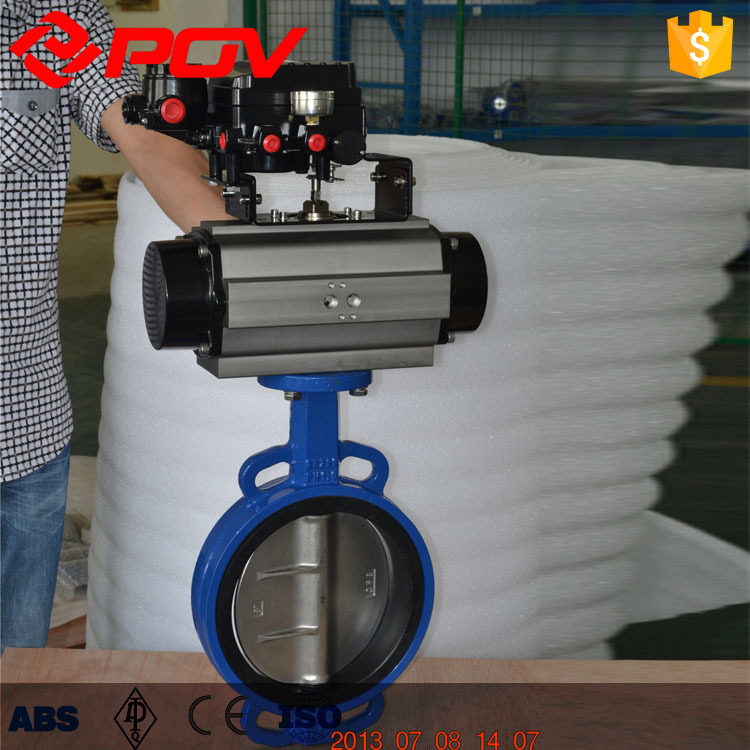

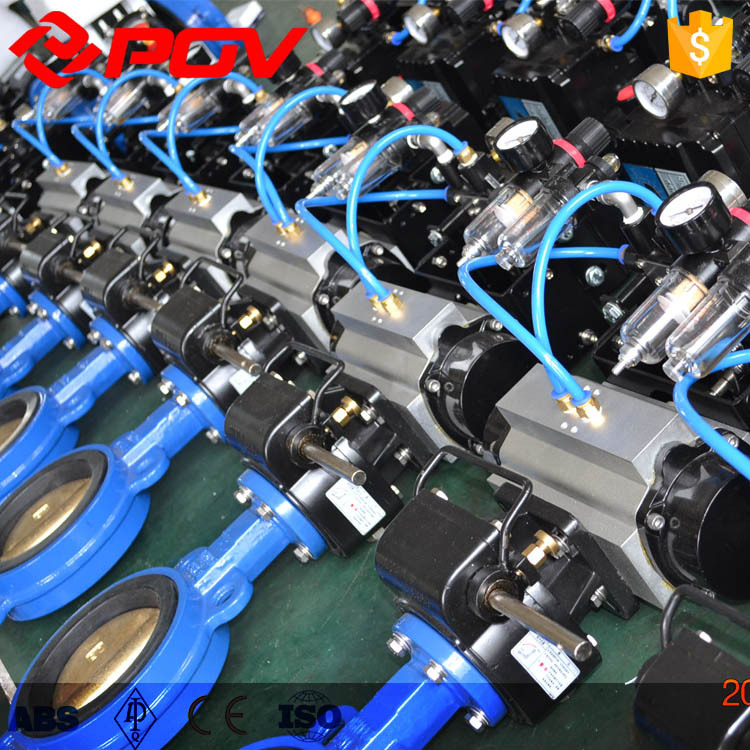

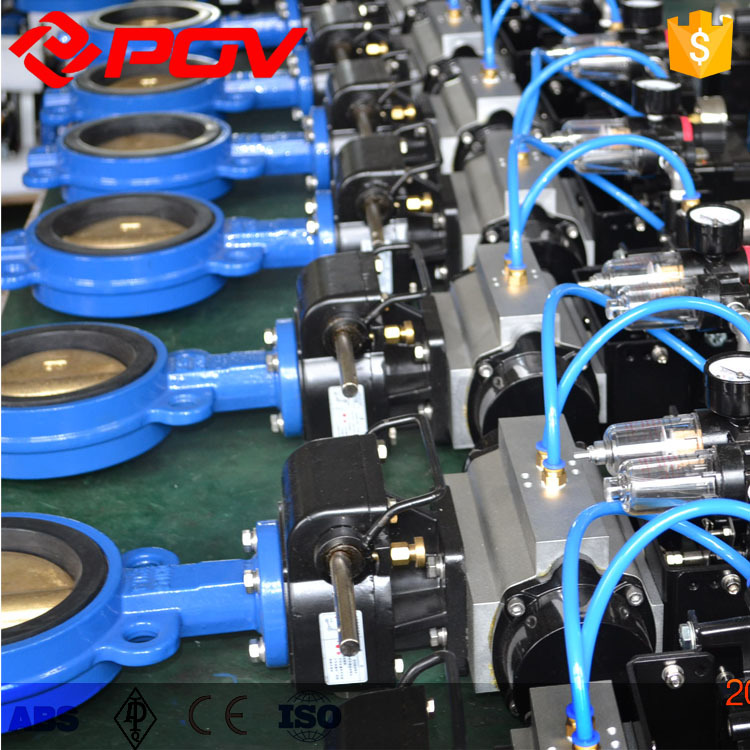

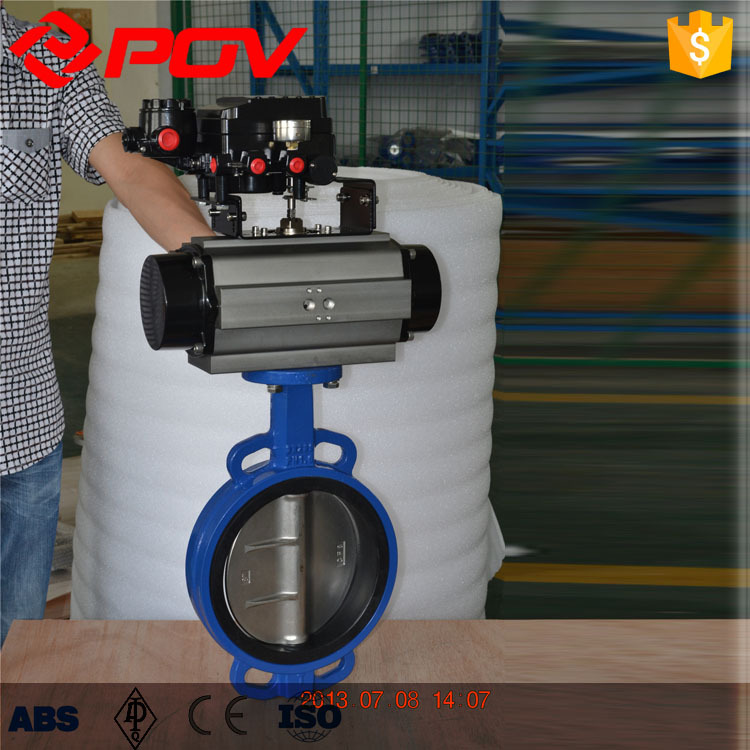

產品圖
公司簡介
普雷沃閥業（上海）有限公司經過多年現場應用經驗，研發設計的產品滿足當今流體處理工業的嚴格要求，通過創造最優質的產品價值、提供個性化服務以及按時交貨的原則，我們贏得了非常好的信譽。我們的成功建立在完整的，全系列的控制閥門上。主要產品：氣動調節閥、電動調節閥、自力式調節閥、氣動角座閥、氣動隔膜閥、電磁閥等
