加工定制 是 品牌 利安 型號 dn500 材質 碳鋼 連接形式 法蘭 結構形式 垂直板式 適用介質 煙氣、風 壓力環境 常壓 工作溫度 常溫 標準 國標 流動方向 單向 驅動方式 手動 零部件及配件 配件 用途 風量調節 口徑 500 安裝尺寸 dn500 3C閥門類別 工業 規格 dn500,DN400,DN300,DN200,DN150,其他規格咨詢客服
| 加工定制 | 是 | 品牌 | 利安 | 型號 | dn500 |
| 材質 | 碳鋼 | 連接形式 | 法蘭 | 結構形式 | 垂直板式 |
| 適用介質 | 煙氣、風 | 壓力環境 | 常壓 | 工作溫度 | 常溫 |
| 標準 | 國標 | 流動方向 | 單向 | 驅動方式 | 手動 |
| 零部件及配件 | 配件 | 用途 | 風量調節 | 口徑 | 500 |
| 安裝尺寸 | dn500 | 3C閥門類別 | 工業 | 規格 | dn500,DN400,DN300,DN200,DN150,其他規格咨詢客服 |

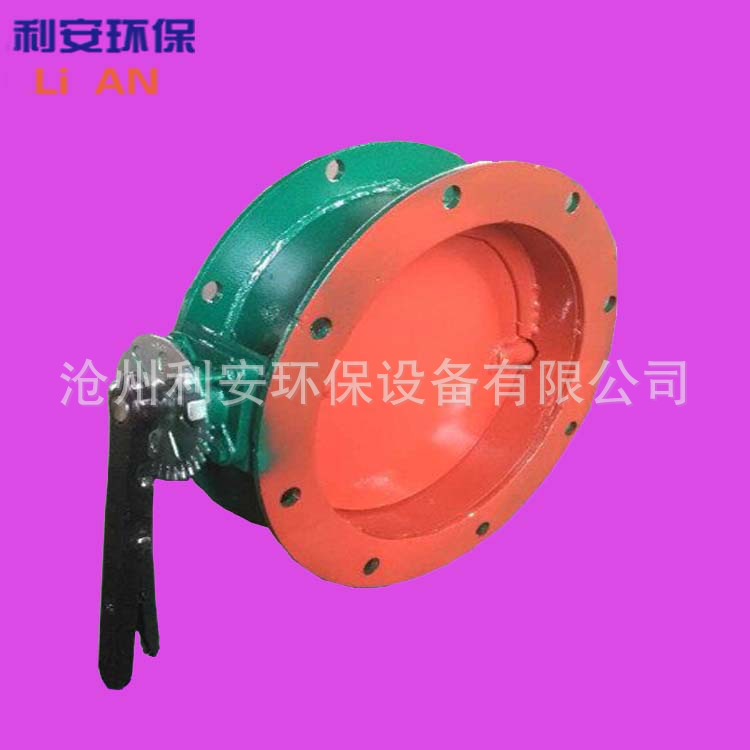

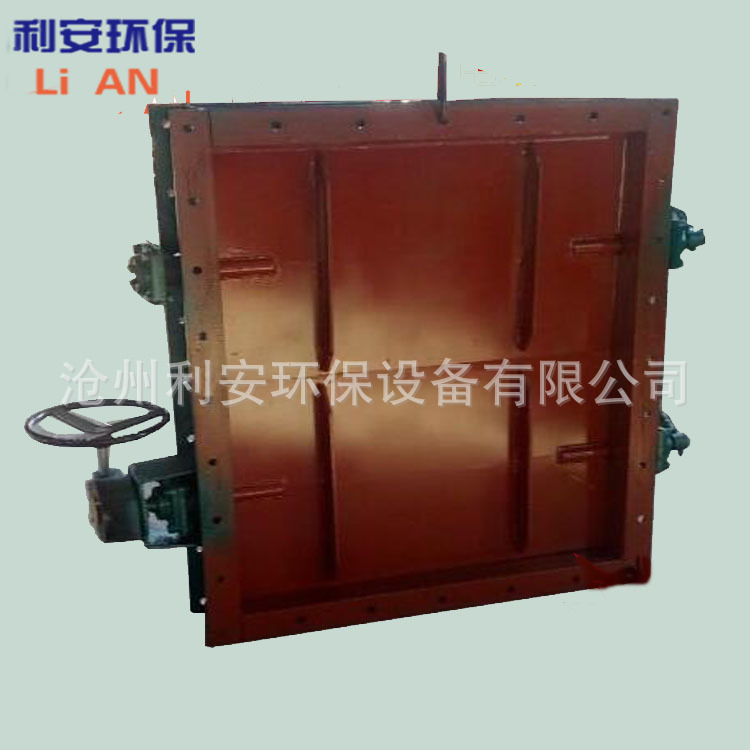

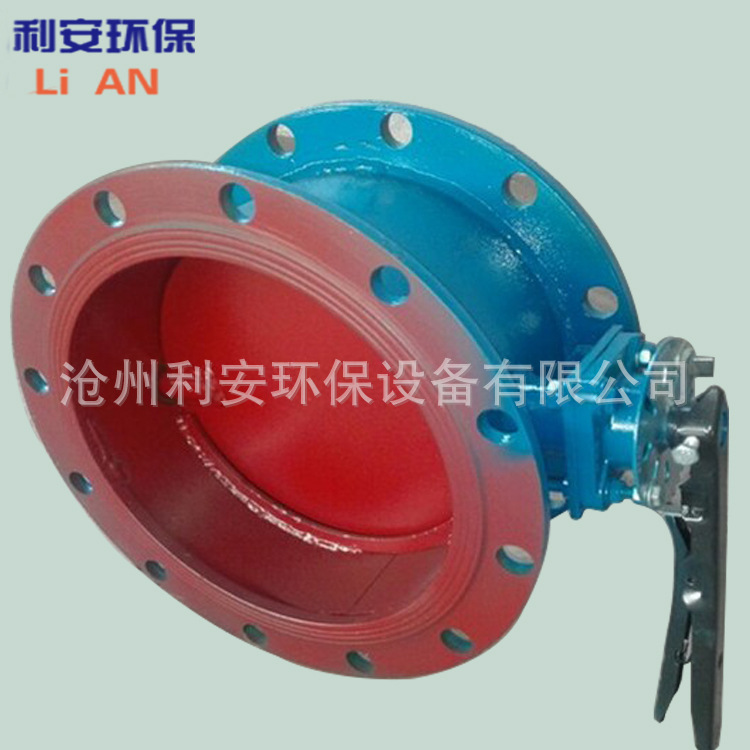

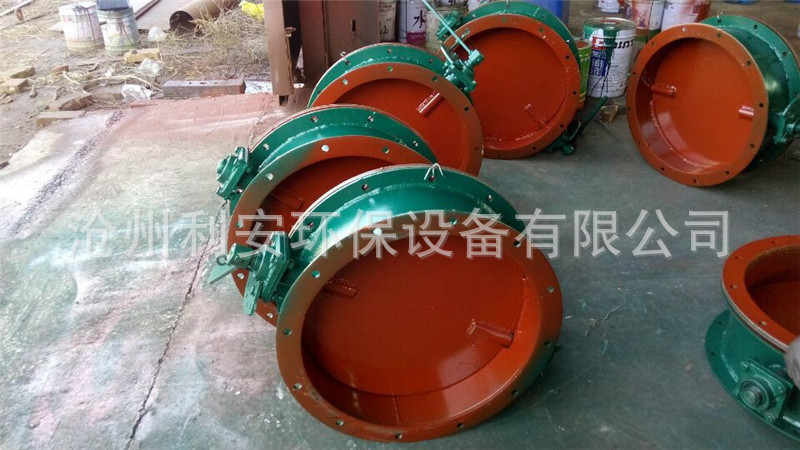

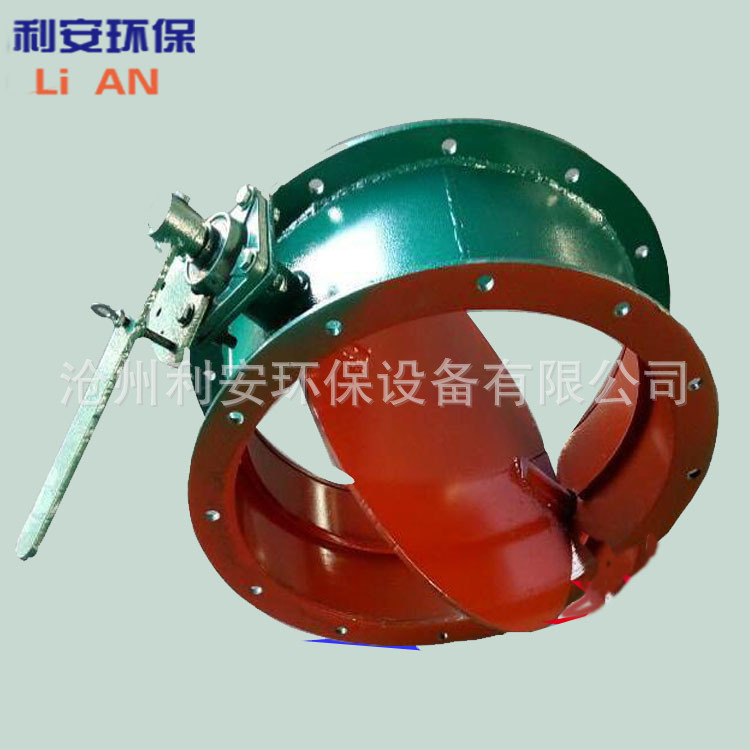

手動通風蝶閥

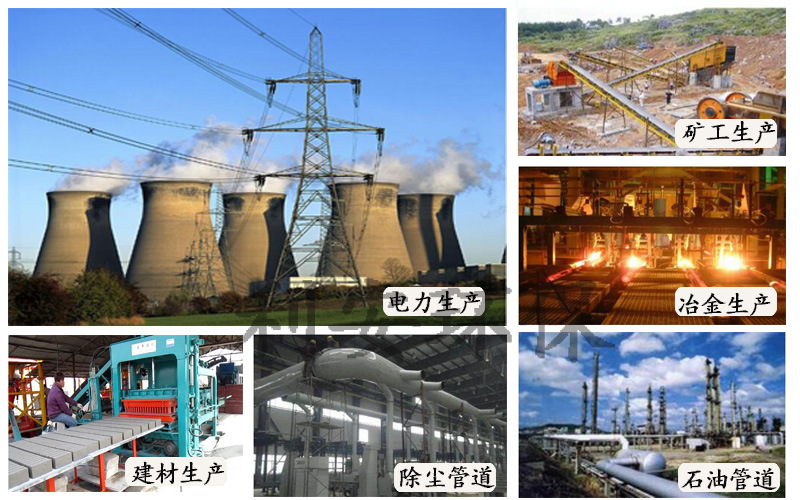

該閥適用于金工業的燒結、冶煉系統及建材、化工、能源、環保等行業的通風除塵管道，是一種安全可靠的調節、隔斷裝置。
該閥結構緊湊，體積小、重量輕，密封效果好，泄漏量小。

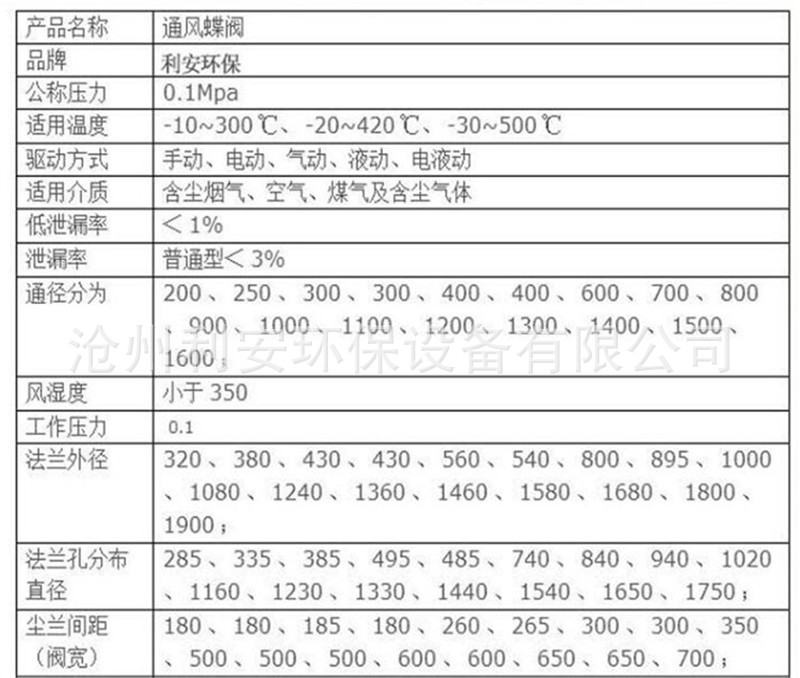

公稱壓力：0.1MPa
適用介質：空氣及含塵煙氣
適用溫度：≤300℃
法蘭連接尺寸按GB/T9115-1988
主要外形及連接尺寸和質量mm
| L | D | D1 | -φd | H | H1 | H2 | L1 | L2 | L3 | L4 | 質量kg | |
200 | 140 | 320 | 280 | 16 | 8-17.5 | 638 | 375 | 225 | 143 | 70 | 95 | 107 | 38 |
250 | 140 | 375 | 335 | 16 | 12-17.5 | 388 | 400 | 250 | 143 | 70 | 95 | 107 | 49 |
300 | 170 | 440 | 395 | 16 | 12-22 | 748 | 430 | 280 | 143 | 70 | 95 | 107 | 57 |
350 | 170 | 490 | 445 | 16 | 12-22 | 856 | 487 | 320 | 190 | 100 | 110 | 133 | 101 |
400 | 190 | 540 | 495 | 16 | 16-22 | 906 | 512 | 345 | 190 | 100 | 110 | 133 | 109 |
450 | 190 | 595 | 550 | 16 | 16-22 | 966 | 542 | 375 | 190 | 100 | 110 | 133 | 122 |
500 | 190 | 645 | 600 | 20 | 20-22 | 1006 | 562 | 395 | 190 | 100 | 110 | 133 | 135 |
600 | 210 | 755 | 705 | 20 | 20-26 | 1320 | 654 | 466 | 384 | 123 | 150 | 109 | 240 |
700 | 210 | 860 | 810 | 20 | 24-26 | 1420 | 704 | 516 | 384 | 126 | 150 | 109 | 275 |
800 | 210 | 975 | 920 | 20 | 24-30 | 1557 | 777 | 580 | 437 | 154 | 180 | 138 | 350 |
900 | 250 | 1075 | 1020 | 20 | 24-30 | 1744 | 840 | 635 | 437 | 154 | 180 | 192 | 395 |
1000 | 250 | 1175 | 1120 | 20 | 28-30 | 1927 | 900 | 695 | 512 | 188 | 230 | 240 | 448 |
1200 | 250 | 1375 | 1320 | 20 | 32-30 | 2127 | 1000 | 795 | 512 | 188 | 230 | 240 | 594 |
1400 | 300 | 1575 | 1520 | 20 | 36-30 | 2265 | 1145 | 915 | 574 | 232 | 255 | 286 | 740 |
1600 | 300 | 1792 | 1730 | 24 | 40-30 | 2465 | 1245 | 1015 | 574 | 232 | 255 | 286 | 980 |
1800 | 300 | 1900 | 1930 | 24 | 44-30 | 2665 | 1395 | 1115 | 620 | 290 | 255 | 365 | 1260 |
2000 | 300 | 2190 | 2130 | 24 | 48-30 | 2865 | 1495 | 1215 | 620 | 290 | 255 | 365 | 1580 |
