加工定制 是 品牌 szspsk 型號 D941W-16P-10 材質 鑄鋼.不銹鋼.鑄鐵 連接形式 法蘭 結構形式 垂直板式 適用介質 空氣 壓力環境 常壓 工作溫度 其他 標準 國標 美標 日標 流動方向 雙向 驅動方式 氣動.手動.渦輪 零部件及配件 執行器 用途 截止 類型(通道位置) 直動式 口徑 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN300 DN400 公稱通徑 DN50 DN65 DN80 DN100 DN125 DN150 D
| 加工定制 | 是 | 品牌 | szspsk | 型號 | D941W-16P-10 |
| 材質 | 鑄鋼.不銹鋼.鑄鐵 | 連接形式 | 法蘭 | 結構形式 | 垂直板式 |
| 適用介質 | 空氣 | 壓力環境 | 常壓 | 工作溫度 | 其他 |
| 標準 | 國標 美標 日標 | 流動方向 | 雙向 | 驅動方式 | 氣動.手動.渦輪 |
| 零部件及配件 | 執行器 | 用途 | 截止 | 類型(通道位置) | 直動式 |
| 口徑 | DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN300 DN400 | 公稱通徑 | DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN300 DN400 | 安裝尺寸 | DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN300 DN400 |
| 3C閥門類別 | 工業 | 規格 | DN50,DN65,DN80,DN100,DN125,DN150,DN200,DN250 |
| 疏水閥熱銷產品 | ||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||
溫馨提示
產品屬性及價格等僅供參考，詳情請來電或旺旺咨詢！
產品簡介：

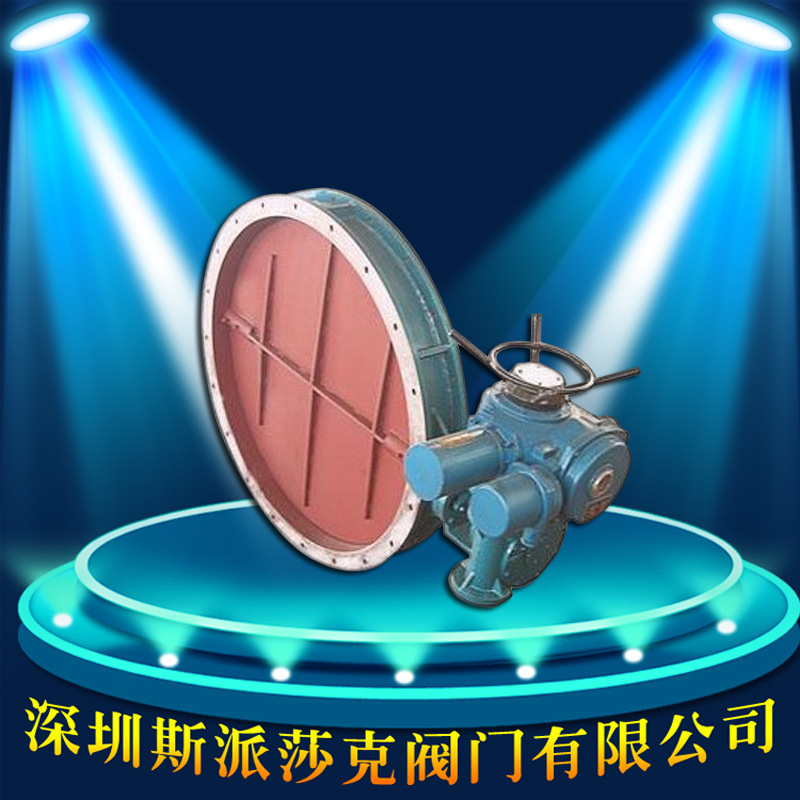

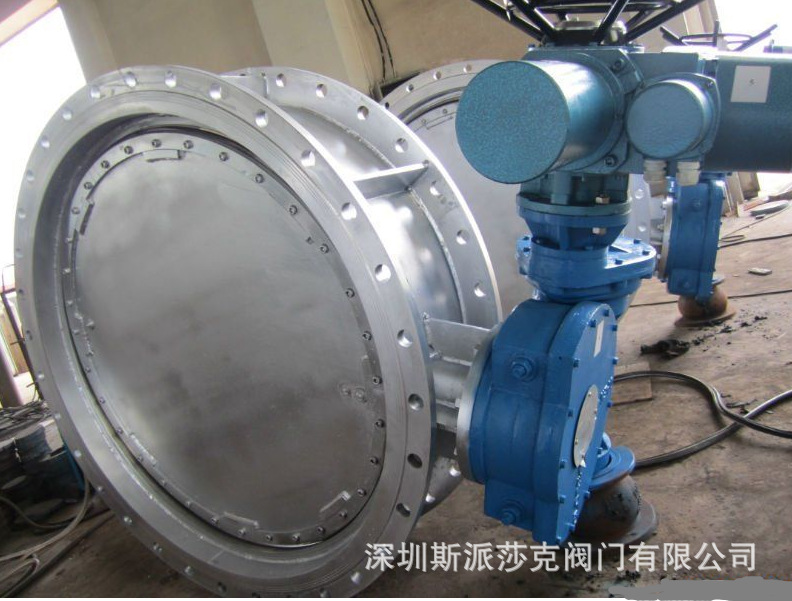

D941W電動通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度和耐腐蝕性歲閥體選材而定，公稱壓力＜0.6Mpa，其泄漏量控制在最大流通量的2%以內，應用于工業、冶金、環保等管道作通風調節介質流量之用。具有結構簡單、重量輕、操作力矩小、啟閉迅速、動作靈活、流通能力大、調節精度高等特點。適用與煙氣、粉塵、空氣或含有懸浮顆粒的流體及濃濁、漿狀流體的調節與控制。
工作原理：
D941W電動通風蝶閥由角型程電子式電動執行器和通風蝶閥機構組成。機電一體化的結構設計，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、控制精確，以AC220V或AC380V電源電壓作動力，接受控制系統輸入的(4-20mA或1-5VDC)電流信號或電壓信號，即可控制運轉，實現對工藝流體介質的比例調節控制或開關控制。
產品特點：
★該閥驅動力矩小，啟閉靈活，操作方便。
☆能有效防止因熱漲冷縮造成的卡死現象。
◆具有結構尺寸短，重量輕，安裝方便等特點。
◇采用鋼板焊接制造，具有結構尺寸短，重量輕，安裝方便等。
■閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。
主要參數
公稱壓力（MPa) | 0.05MPa | 介質溫度 | -30℃～-350℃ |
強度試驗 | 0.1MPa | 適用介質 | 冷熱風、煙氣 |
介質流速 | 25m/s | 泄漏率 | 3% |
主要零件材料
零件名稱 | 閥體 | 閥板 | 閥軸 |
材料 | 碳鋼 | 碳鋼 | 碳鋼、不銹鋼 |

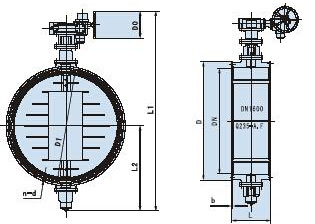

主要外形連接尺寸
DN | D | D1 | L | L1 | L2 | -Фd | |
300 | 405 | 370 | 120 | 716 | 220 | 8-12 | 10 |
350 | 455 | 420 | 140 | 786 | 240 | 8-14 | 10 |
400 | 505 | 470 | 140 | 924 | 270 | 12-18 | 10 |
450 | 570 | 530 | 160 | 999 | 295 | 12-18 | 10 |
500 | 620 | 580 | 160 | 1079 | 325 | 12-18 | 10 |
600 | 720 | 680 | 180 | 1140 | 380 | 16-18 | 12 |
700 | 820 | 780 | 180 | 1240 | 430 | 16-18 | 12 |
800 | 920 | 880 | 200 | 1344 | 490 | 16-18 | 12 |
900 | 1040 | 990 | 200 | 1444 | 540 | 16-18 | 14 |
1000 | 1140 | 1090 | 220 | 1544 | 590 | 20-18 | 14 |
1100 | 1240 | 1190 | 220 | 1644 | 640 | 20-18 | 14 |
