商用電磁爐的電源保險管，通常設置在整流橋的輸入端。當橋短路時，保險管對輸入電路起到保護作用，當功率管短路時，保險管也對橋起到保護作用。但是，諧振電路的高頻電容變質或損壞而失諧時，保險管與功率管同時燒斷，在這種情況下，保險管對功率管起不到保護作用。盡管功率管的額定連續電流遠大于保險管的熔斷電流，但實際情況是，兩者同時燒斷。保險絲的熔斷時間不是超前功率管，而是與功率管同步。

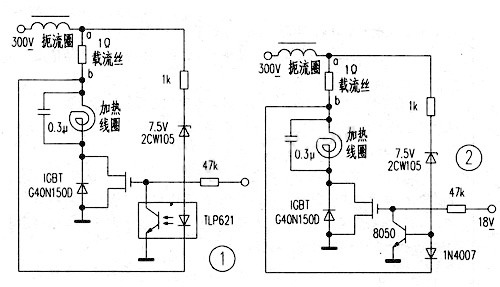

本電路的設計，當大電流涌入功率管時，電流量檢測電路工作，立即關閉功率管，使功率管得到保護，保護電路如圖1所示。圖1中的載流元件是截用一段1Ω的3000W電爐絲，以降低額定電流，從而降低爐絲的發熱溫度。1Ω電爐絲的螺距拉大，以增大散熱效果。該段電爐絲若能鑄成帶散熱片的成品件，效果更為理想。固定1Q電阻絲用的接線柱，選用外方內圓的項孔件，用螺絲緊固在穿孔線路板上。1Ω載流絲串在扼流圈與振蕩線圈之間，a、b間有幾安的電流流過，則a、b間就有幾伏的電壓。若設定功率管IGBT的最大額定工作電流為8.2A，則Uab=8.2V。在a、b端并入光耦TLP621電路，最大工作電流決定于穩壓管的選取穩壓值。穩壓管選用7.5v的2CWl05，在功率管的柵極和源極間并入光耦TLP621的光敏電路，當a、b間的電流超過8.2A時，檢測電路工作，發光管發光，光敏管導通，柵極接地失壓，功率管自行關斷，功率管受到保護。

(圖2)為(圖1)的功能相同電路，只是將檢測電路中的光耦換為分立件，以利在電路板上的靈活安裝。

該電路對電流檢測十分靈敏，過流自斷幾乎沒有延時，保護方案十分有效，缺點是載流元件選用發熱爐絲，裝接時要注意線路板的空位選取或設定，要特別注意防熱和散熱的安全性。
