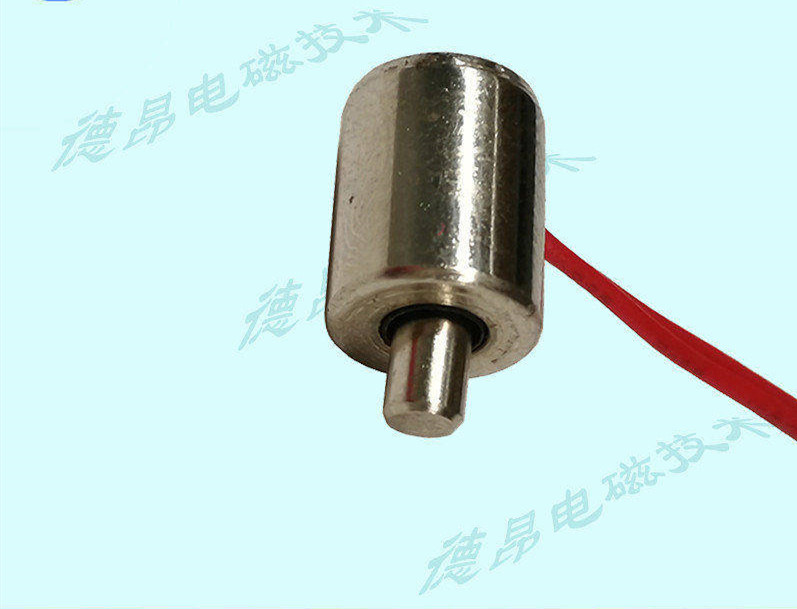

小型圓管電磁鐵
款采用管柱形圓管結構，直徑8毫米，長度10毫米，可動軸直徑為3mm，行程1-3毫米，電壓DC6-24V采用螺紋及卡位安裝。
當線圈通電時,線圈鐵芯產生電磁吸力,將銜鐵吸合,由于動觸頭系統是與銜鐵聯動的,因此銜鐵帶動三相動觸頭同時運行,動、靜觸頭閉合,從而接通電源。當線圈斷電時,吸力消失, 銜鐵聯動部分依靠彈簧的反作用力而分離,使主觸頭斷開,切斷電源
電磁鐵的原理：
螺線形線圈的磁場
1.圓形線圈通往電流形成的磁場：
(1)線圈中心處的磁場方向可將線圈上某一小段導線視為直線，由安培右手定則判定之。
(2)通有電流的圓形線圈上每一小段電流所產生的磁場，在線圈內都指向同一方向，故線圈內的磁場較直導線電流產生的磁場強度大。
(3)圓形導線通入電流時，線圈外的磁場因各小段電流產生磁場的方向不一致， 因此產生的合成磁場較圈內磁場 弱。
(4)圓形線圈的電流愈大，半徑愈小，則線圈中心處的磁場強度即愈大。
(5)圓形線圈和圓盤形薄磁鐵的磁力線形狀相似。
